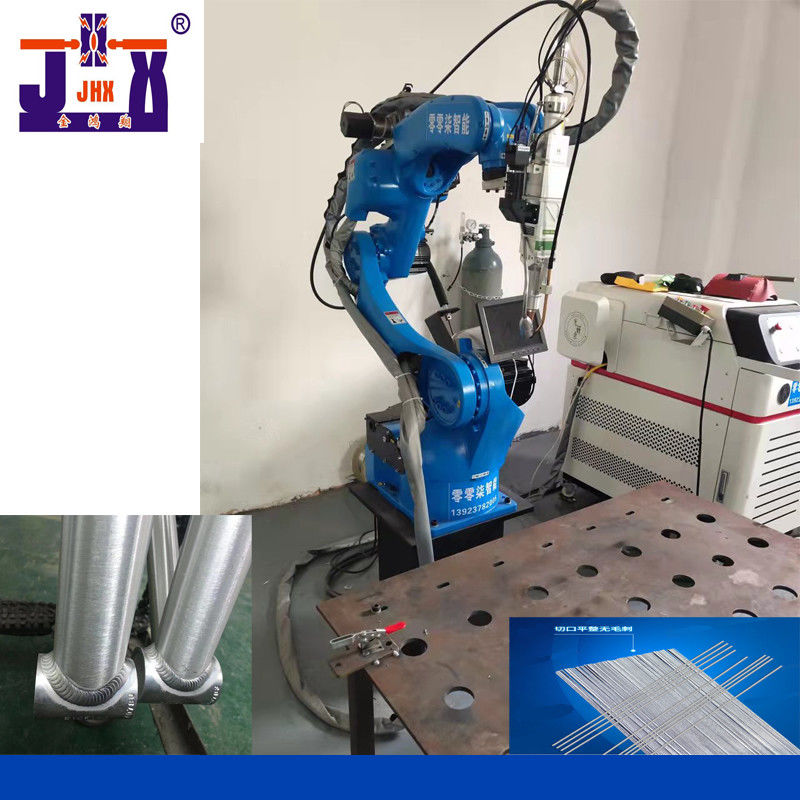

Robot las robot las laser
Produk pengelasan adalah komponen logam aluminium, stainless steel dan elektronik,
yang tipis atau kecil dan membutuhkan persyaratan pengelasan yang lebih tinggi.Umumnya,
robot las laser dapat digunakan.
Konfigurasi terbaik robot las laser ini:
| Nama Konfigurasi |
Perasaan menguntungkan |
kuantitas |
| Tubuh robot |
Karnopu.CRP-RH14-10-W, rentang lengan 1,44m, memuat 20KG |
1 set |
| Kabinet kontrol |
CRP (G4 generation) drive control kabinet kontrol terintegrasi, hubungan enam sumbu. |
1 set |
| Trafo pelindung |
Trafo perlindungan isolasi anti gangguan dibangun di pengontrol |
1PS |
| Garis interkoneksi |
6m menghubungkan garis kontrol |
1 grup |
| Memprogram liontin pengajaran |
Liontin pengajaran garis 6 meter, layar sentuh digital |
1PS |
| Mulai kotak kontrol |
Kotak kontrol start stop standar, garis 6m |
1PS |
| mesin las laser |
Mesin las laser Yueming 1500W milik Han |
1 set |
| Paket aksesoris mesin las |
Paket aksesoris mesin las |
1 grup |
| Kepala laser |
Khusus untuk pengelasan otomatis (Shanghai Enhanced Laser) |
1 grup |
| tangki air |
Dibangun di tangki air |
1 set |
| Dasar pemasangan robot |
Pengelasan dan pemesinan pelat baja karbon setebal 20mm |
1PS |
Karakteristik kinerja tubuh robot
· Rentang lengan adalah 1,44 meter.Desainnya sangat kompak dan dapat dipasang secara fleksibel di atas tanah atau terbalik.
· Dengan ruang kerja yang besar, kecepatan lari yang cepat, dan akurasi pemosisian berulang yang tinggi, sangat cocok untuk berbagai aplikasi pengelasan.
· Papan penghenti darurat keselamatan yang independen dari sistem kontrol dilengkapi dengan, dan sirkuit relai keselamatan diadopsi untuk menyediakan penghenti darurat sirkuit ganda untuk memastikan keandalan penghenti darurat.
· Tubuh robot mengadopsi kabel khusus yang sangat fleksibel.
· Built-in transformator tiga fase membuat 380V dan 220V terisolasi untuk membantu catu daya lebih stabil.Filter tiga fase bawaan dapat secara efektif meningkatkan kinerja EMC dan EMI.
· Tubuh robot dengan pipa gas sirkuit ganda untuk memenuhi permintaan pengelasan.
· Diameter bagian dalam lubang tengah 6-sumbu adalah 44mm, dapat memenuhi persyaratan pemasangan obor pendingin air dan obor bellow.
· Kabel las yang sangat fleksibel sudah terpasang.
Benda kerja las
PARAMETER TEKNIS TUBUH ROBOT
| Model |
|
CRP-RH14-10-W |
| Bentuk lengan |
|
Beberapa sendi vertikal |
| Derajat kebebasan |
|
6 sumbu |
| Muatan maksimum |
|
10KG |
| Akurasi posisi berulang |
|
±0,08mm |
| Jarak jangkauan maksimum |
|
1454mm |
| Berat badan robot |
|
170KG |
| Modus instalasi |
|
Tanah, pemasangan terbalik, pemasangan di dinding |
|
Perjalanan maksimal
|
sumbu 1 |
Pemasangan dari tanah/terbalik-167°~167°, pemasangan di dinding -30°~30° |
| sumbu 2 |
-155°~90° |
| sumbu 3 |
-175°~240° |
| sumbu 4 |
-190°~190° |
| sumbu 5 |
-105°~130° |
| sumbu 6 |
-105°~130° |
|
Sumbu maksimum
kecepatan
|
sumbu 1 |
169°/dtk |
| sumbu 2 |
169°/dtk |
| sumbu 3 |
169°/dtk |
| sumbu 4 |
301°/S |
| sumbu 5 |
220°/dtk |
| sumbu 6 |
743°/S |
|
Diizinkan
torsi
|
sumbu 4 |
20Nm |
| sumbu 5 |
5 20N.m |
| sumbu 6 |
11N.m |
|
Diizinkan
momen inersia
|
sumbu 4 |
0,5kg.m2 |
| sumbu 5 |
0,5kg.m2 |
| sumbu 6 |
0,16kg.m2 |
|
Instalasi
lingkungan
|
suhu sekitar |
0~45℃ |
| kelembaban relatif |
20~80%(Tanpa kondensasi) |
| getaran |
Di bawah 0,5G |
| Yang lain |
Pemasangan robot harus jauh dari: Cairan atau gas yang mudah terbakar atau korosif .
Sumber gangguan listrik |
| tingkat IP |
|
Tubuh IP54, pergelangan tangan IP67 |
| Fitur keuntungan |
|
Struktur kompak, kecepatan tinggi, presisi tinggi, ekspansibilitas tinggi dan pengoperasian yang mudah, |
| Aplikasi |
|
Welding.cutting.assembly.handling, marking.grinding |
