Pengantar frekuensi variabel ini

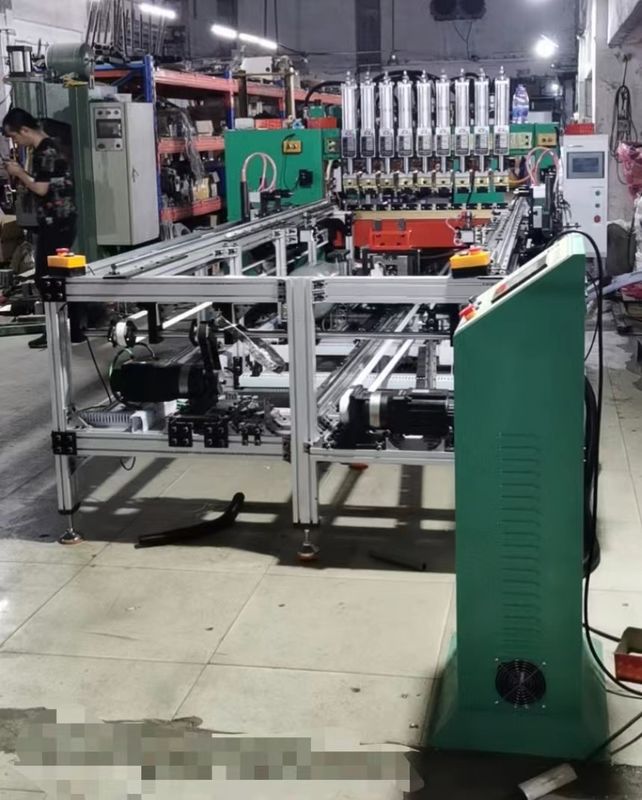

Tuan rumah mesin las Gantry

1.150KVA * 1 Transformator tembaga berpendingin air Taiwan, 9 silinder dua lapis, lebar mesin 1200MM, lebar pengelasan efektif 1000MM.Sembilan elektroda tembaga berilium panjang 100MM disediakan, yang dapat disesuaikan sesuai dengan kebutuhan sebenarnya.Satu set sistem konversi frekuensi.

2. Trafo utama adalah tipe pengontrol suhu berpendingin air Taiwan, semua koil tembaga merah, baja silikon bermutu tinggi baru, trafo kuat, arus kuat, arus hubung singkat maksimum 32000A Dan memiliki sirkulasi air dan perangkat kontrol suhu, yang dapat sepenuhnya melindungi mesin dari bekerja untuk waktu yang lama dengan arus tinggi.Ini memiliki fungsi perlindungan power-off otomatis untuk operasi yang berlebihan.3. Pengontrol frekuensi variabel, dengan arus lembut dan efek pengelasan yang baik, memiliki efek penyangga yang baik pada jaringan listrik.Katup solenoid Yadeke Taiwan cepat dalam merespons dan tahan lama.

4. Silinder adalah silinder dua lapis yang dapat disesuaikan, yang cocok untuk tekanan kawat kecil.Cepat, bertenaga, mudah disesuaikan, dan nyaman untuk menyesuaikan jarak dan tekanan udara.

5. Rangka mainframe adalah struktur yang diperkuat logam pelat tebal, kokoh dan tahan lama.
Perangkat makan otomatis:

1. Dua set mesh welding mendorong mati, dan dua set mati dipertukarkan ke atas dan ke bawah untuk pengelasan.Hemat waktu dan ruang.Die pendorong digunakan untuk memasang die las, bukan die penjepit yang bisa langsung dilas.

2. Ruang pemasangan cetakan maksimum adalah 1m * 1,2m mesh.

3. Ada 2 set motor servo dan 1 set antarmuka PLC + manusia-mesin.Desainnya ramah pengguna dan mudah disesuaikan.Antarmuka tampilan dalam bahasa Inggris.

4. Saat bekerja, sikloid secara manual, mesin secara otomatis mengirimkan cetakan untuk pengelasan, secara otomatis mengembalikan, secara otomatis mengeluarkan cetakan, dan mengeluarkan material.

5. Memperluas dan menebalkan dukungan profil aluminium untuk memastikan stabilitas jangka panjang.

Gambaran:

Peralatan memperhatikan pengelasan multi-titik, menghemat waktu, tenaga kerja dan efisiensi tinggi.Umumnya disesuaikan dengan kondisi produk dan kebutuhan pelanggan.

Dengan trafo:

itu dapat dibuat menjadi tipe trafo ganda, tipe trafo tunggal, tipe frekuensi menengah dan tipe konversi frekuensi.

Nama lain

Menurut jumlah silinder pengganda gaya:

itu bisa dibuat menjadi 4-20 silinder.

Menurut ukuran produk:bisa dibuat, lebar 1m dan panjang 1,35M.Atau lebar 1,5m, panjang 1,35M, atau 2m * 1,35M, banyak jenisnya.Jika ini adalah outlet kabinet pemuatan, lebih baik membuatnya dengan lebar 1,5m * panjang 1,35M.

Menurut mode makan:

dapat didorong secara manual, mengumpankan die depan dan belakang secara otomatis, dan menukar die feeding ke atas dan ke bawah secara otomatis.

nama lain

Tukang las titik gantry, tukang las baris gantry, tukang las titik multi kepala,

tukang las multi titik, tukang las baris jala, tukang las titik multi silinder,

tempat tukang las rak penyimpanan

Dibandingkan dengan pengontrol AC frekuensi daya umum, pengontrol inverter memiliki keuntungan sebagai berikut

1. Frekuensi kontrol pengontrol AC frekuensi variabel adalah 5KHZ, dengan akurasi kontrol tinggi dan arus stabil, sehingga dapat mengurangi percikan selama pengelasan;
2. Karena mesin las AC frekuensi variabel menggunakan transformator frekuensi daya, sangat sederhana dan nyaman untuk mengubah mesin las frekuensi daya.Hanya perlu mengganti pengontrol AC frekuensi daya asli dengan pengontrol AC frekuensi variabel;
3. Aluminium, lembaran galvanis, baja tegangan tinggi, baja tahan karat, paduan magnesium, baja karbon dan titanium dapat dilas dengan efek pengelasan yang baik;
4. Input daya AC 380V tiga fase memecahkan masalah input jaringan listrik tiga fase yang tidak seimbang, dengan faktor daya tinggi;
5. Karena transformator frekuensi menengah yang digunakan untuk pengontrol DC frekuensi menengah memiliki dioda penyearah, dan ada penurunan tegangan pipa 0,7V pada dioda, yang akan menyebabkan hilangnya daya.Semakin besar arus, semakin besar rugi daya pada dioda.Oleh karena itu, pengontrol AC frekuensi variabel memiliki lebih banyak keunggulan dalam aplikasi daya tinggi.

Karakteristik fungsional utama pengontrol konversi frekuensi

1. Frekuensi catu daya keluaran frekuensi variabel: 25HZ-400HZ dapat diprogram;
2. Hingga 64 set spesifikasi pengelasan dapat diprogram;
3. Proses pemanasan tiga tahap: pemanasan awal, pengelasan dan tempering;Di bagian pengelasan, Anda dapat menentukan bagian yang bertambah dan berkurang serta jumlah siklus;
4. Port I/O keluaran yang dapat diprogram: keluaran 3-segmen yang dapat diprogram, lebih cocok dengan PLC, robot, dll;
5. Sistem penghitungan seperti penghitungan sambungan solder, nomor benda kerja, nomor pengepakan, dan penghitungan penggilingan elektroda memfasilitasi manajemen produksi;
6. Komunikasi dan fungsi kontrol kode BCD: dapat dihubungkan secara eksternal dengan komputer pribadi industri, PLC dan peralatan lainnya untuk mencapai kendali jarak jauh dan manajemen otomatis;
7. Kumparan sekunder memberi umpan balik arus pengelasan sekunder secara real time dan berpartisipasi dalam loop tertutup untuk mencapai kontrol arus pengelasan yang lebih akurat;
8. Parameter proses spesifikasi pengelasan dapat disalin untuk memfasilitasi dan dengan cepat mengatur parameter spesifikasi;
9. Fungsi perekaman arus pengelasan merekam arus pengelasan 20 kali terakhir untuk memudahkan referensi;
10. Fungsi rekam alarm, nyaman untuk melihat informasi alarm historis;
11. Akurasi kontrol saat ini: 5 ‰.

Parameter teknik:



机型 Model	额定容量 Nilai daya KVA	输入电压 Tegangan input V	额定频率 Frekuensi nominal HZ	最大短路电流 Arus hubung singkat maksimum A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
