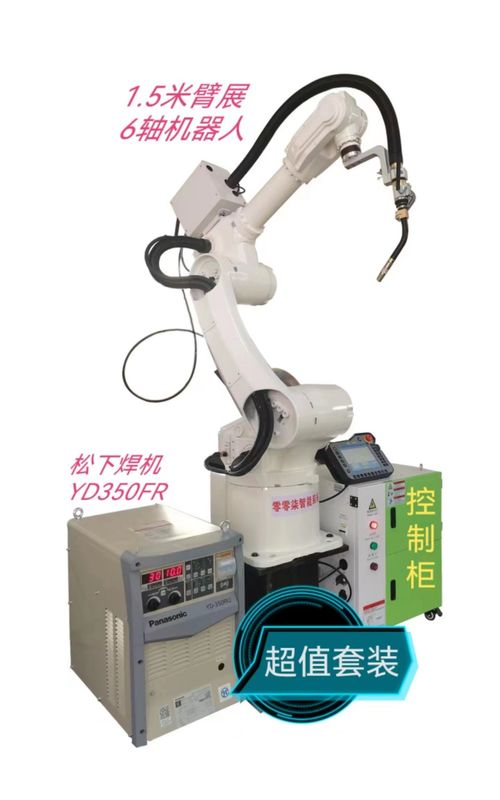

Robot las CO2 standar
Konfigurasi:
1. Badan robot, 1 set CRP1410-10 (sambungan 6 sumbu).Boom panjangnya 1500MM.Satu basis robot.
2. Kabinet kontrol, kabinet kontrol terintegrasi kontrol penggerak CRP (generasi G4), dan satu kabinet koordinasi hubungan 6 sumbu.
3. Transformator pelindung, pengontrol 3KW dilengkapi dengan satu transformator perlindungan isolasi anti-gangguan.
4. Garis interkoneksi, 2 kelompok 6m menghubungkan garis kontrol.
5. Perangkat pengajaran pemrograman, perangkat pengajaran garis 6m, dan tampilan digital satu sentuhan.
6. Satu kotak kontrol, kotak kontrol start stop standar, dan dua kabel 6m.
7. Mesin las khusus untuk robot, satu mesin las karbon dioksida Meggitt 350 standar.
8. Pistol las, satu set senjata las anti-tabrakan untuk robot.
9. Satu kelompok kabel las, kabel 3m dan garis kontrol 6m.
Karakteristik kinerja tubuh robot
· Rentang lengan adalah 1,5 meter.Desainnya sangat kompak dan dapat dipasang secara fleksibel di atas tanah atau terbalik.
· Dengan ruang kerja yang besar, kecepatan lari yang cepat, dan akurasi pemosisian berulang yang tinggi, sangat cocok untuk berbagai aplikasi pengelasan.
· Papan penghenti darurat keselamatan yang independen dari sistem kontrol dilengkapi dengan, dan sirkuit relai keselamatan diadopsi untuk menyediakan penghenti darurat sirkuit ganda untuk memastikan keandalan penghenti darurat.
· Tubuh robot mengadopsi kabel khusus yang sangat fleksibel.
· Built-in transformator tiga fase membuat 380V dan 220V terisolasi untuk membantu catu daya lebih stabil.Filter tiga fase bawaan dapat secara efektif meningkatkan kinerja EMC dan EMI.
· Tubuh robot dengan pipa gas sirkuit ganda untuk memenuhi permintaan pengelasan.
· Diameter bagian dalam lubang tengah 6-sumbu adalah 44mm, dapat memenuhi persyaratan pemasangan obor pendingin air dan obor bellow.
· Kabel las yang sangat fleksibel sudah terpasang.
Benda kerja las
PARAMETER TEKNIS TUBUH ROBOT
| Model |
|
CRP-RH14-10-W |
| Bentuk lengan |
|
Beberapa sendi vertikal |
| Derajat kebebasan |
|
6 sumbu |
| Muatan maksimum |
|
10KG |
| Akurasi posisi berulang |
|
±0,08mm |
| Jarak jangkauan maksimum |
|
1454mm |
| Berat badan robot |
|
170KG |
| Modus instalasi |
|
Tanah, pemasangan terbalik, pemasangan di dinding |
|
Perjalanan maksimal
|
sumbu 1 |
Pemasangan dari tanah/terbalik-167°~167°, pemasangan di dinding -30°~30° |
| sumbu 2 |
-155°~90° |
| sumbu 3 |
-175°~240° |
| sumbu 4 |
-190°~190° |
| sumbu 5 |
-105°~130° |
| sumbu 6 |
-105°~130° |
|
Sumbu maksimum
kecepatan
|
sumbu 1 |
169°/dtk |
| sumbu 2 |
169°/dtk |
| sumbu 3 |
169°/dtk |
| sumbu 4 |
301°/S |
| sumbu 5 |
220°/dtk |
| sumbu 6 |
743°/S |
|
Diizinkan
torsi
|
sumbu 4 |
20Nm |
| sumbu 5 |
5 20N.m |
| sumbu 6 |
11N.m |
|
Diizinkan
momen inersia
|
sumbu 4 |
0,5kg.m2 |
| sumbu 5 |
0,5kg.m2 |
| sumbu 6 |
0,16kg.m2 |
|
Instalasi
lingkungan
|
suhu sekitar |
0~45℃ |
| kelembaban relatif |
20~80%(Tanpa kondensasi) |
| getaran |
Di bawah 0,5G |
| Yang lain |
Pemasangan robot harus jauh dari: Cairan atau gas yang mudah terbakar atau korosif .
Sumber gangguan listrik |
| tingkat IP |
|
Tubuh IP54, pergelangan tangan IP67 |
| Fitur keuntungan |
|
Struktur kompak, kecepatan tinggi, presisi tinggi, ekspansibilitas tinggi dan pengoperasian yang mudah, |
| Aplikasi |
|
Welding.cutting.assembly.handling, marking.grinding |
